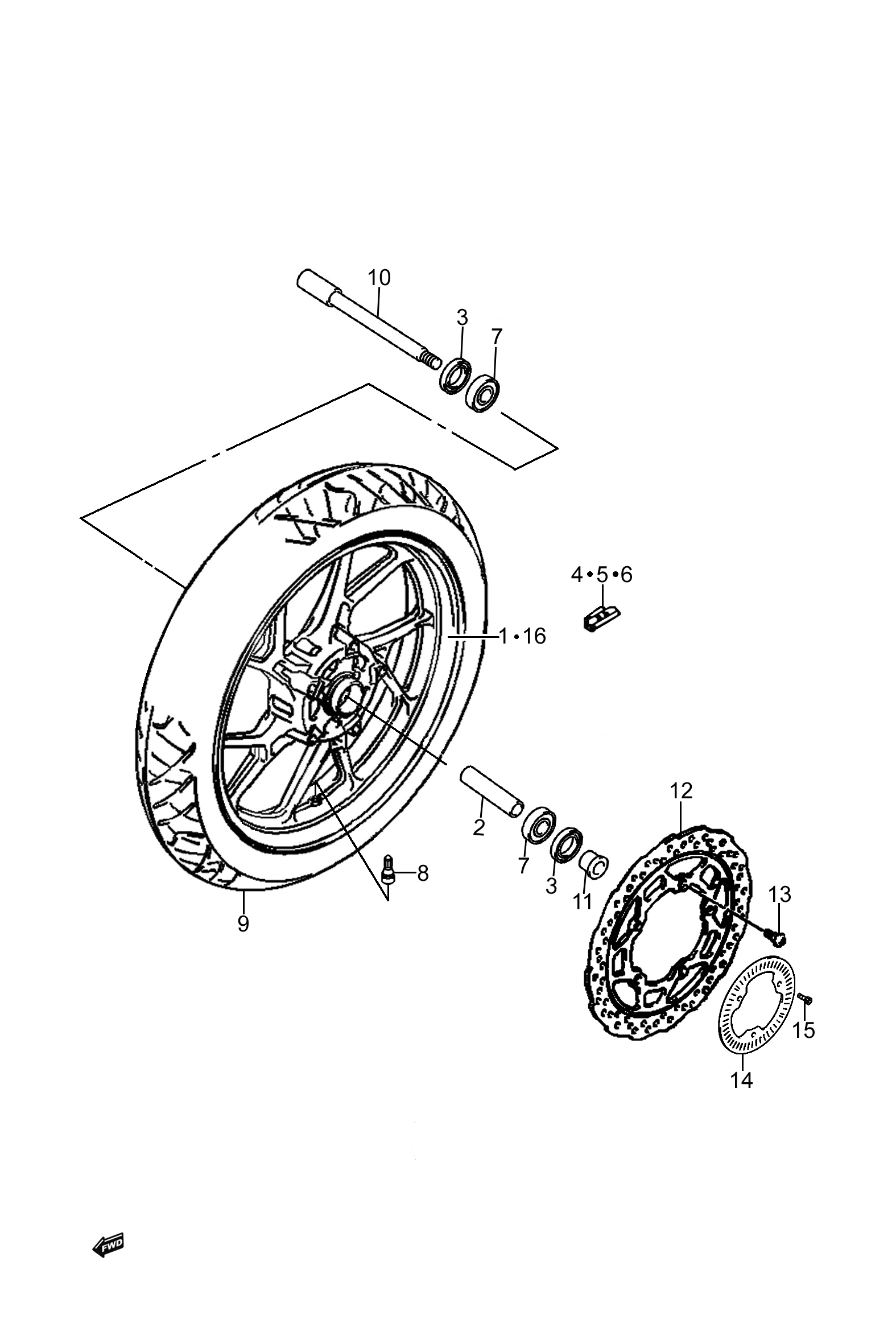

图44 前轮组 (P11-C410-0009)
| 序号 |
零部件图号 |
零部件名称 |
数量 |
备注 |
| 1 |
54111-20K10-504 |
前轮辋 |
1 |
|
| 2 |
54731-48H00-000 |
前轮毂轴承衬套 |
1 |
|
| 3 |
54841-48H00-000 |
前轮毂尘封 |
2 |
|
| 4 |
55411-48H00-000 |
车轮平衡块 |
1 |
10g |
| 5 |
55412-48H00-000 |
车轮平衡块Ⅱ |
1 |
20g |
| 6 |
55413-48H00-000 |
车轮平衡块Ⅲ |
1 |
30g |
| 7 |
08123-63027-000 |
滚珠轴承 |
2 |
|
| 8 |
43130-32GH0-000 |
轮圈气门嘴总成 |
1 |
|
| 9 |
55110-48H31-000 |
前轮胎组成 |
1 |
|
| 10 |
54711-48H20-000 |
前轮轴 |
1 |
|
| 11 |
54751-48H00-000 |
前轮轴左衬套 |
1 |
|
| 12 |
59221-20K00-000 |
前制动盘 |
1 |
|
| 13 |
69222-48H00-000 |
后制动盘螺栓 |
5 |
|
| 14 |
54162-44H00-000 |
后轮速度感应环 |
1 |
|
| 15 |
07130-0512A-000 |
内六角螺栓 |
3 |
|
| 16 |
54111-20K30-B10 |
前轮辋(轮辋红/纯黑) |
1 |
|
| 16 |
54111-20K30-B18 |
前轮辋 |
1 |
|
|
