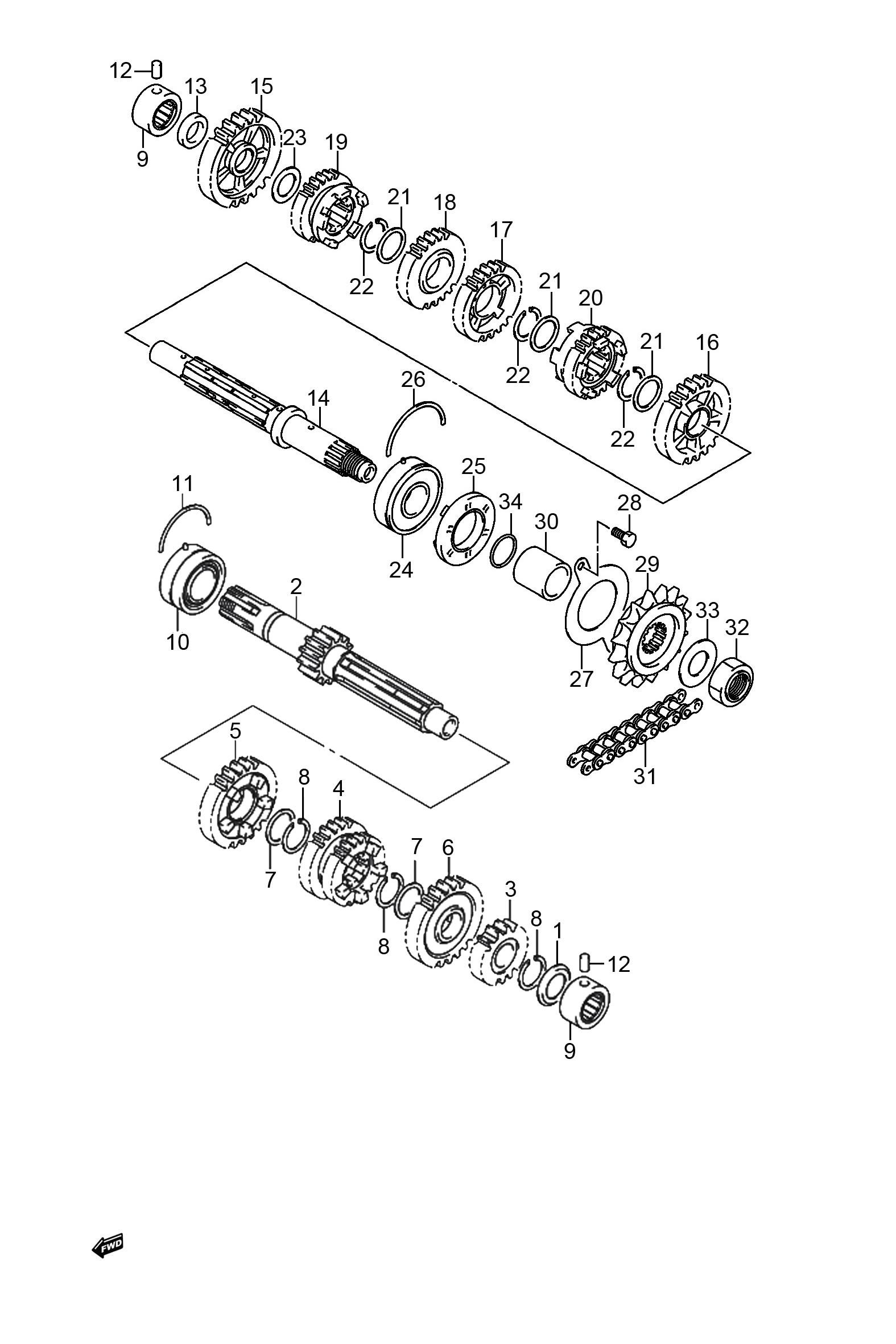

图18 变速器组 (P11-C150-0004)
| 序号 |
零部件图号 |
零部件名称 |
数量 |
备注 |
| 1 |
24271-48H00-000 |
副轴左轴承油封 |
1 |
|
| 2 |
24120-20K00-000 |
副轴组成 |
1 |
|
| 3 |
24221-20K00-000 |
二挡主动齿轮 |
1 |
|
| 4 |
24231-48H00-000 |
三、四档主动齿轮 |
1 |
|
| 5 |
24251-48H00-000 |
五档主动齿轮 |
1 |
|
| 6 |
24261-20K00-000 |
六挡主动齿轮 |
1 |
|
| 7 |
09181-22017-000 |
垫圈 |
2 |
|
| 8 |
09380-22016-000 |
轴用挡圈 |
3 |
|
| 9 |
09263-17050-000 |
滚针轴承 |
2 |
|
| 10 |
09267-22001-000 |
止推球轴承 |
1 |
|
| 11 |
09390-47008-000 |
C形环 |
1 |
|
| 12 |
04221-06129-000 |
实心定位销 |
2 |
|
| 13 |
24313-48H00-000 |
一档从动齿轮衬套 |
1 |
|
| 14 |
24130-48H00-000 |
驱动轴组成 |
1 |
|
| 15 |
24310-48H00-000 |
一档从动齿轮组成 |
1 |
|
| 16 |
24320-48H00-000 |
二档从动齿轮组成 |
1 |
|
| 17 |
24331-48H00-000 |
三档从动齿轮 |
1 |
|
| 18 |
24341-48H00-000 |
四档从动齿轮 |
1 |
|
| 19 |
24351-48H00-000 |
五档从动齿轮 |
1 |
|
| 20 |
24361-48H00-000 |
六档从动齿轮 |
1 |
|
| 21 |
09181-22017-000 |
垫圈 |
3 |
|
| 22 |
09380-22016-000 |
轴用挡圈 |
3 |
|
| 23 |
08211-17262-000 |
止推垫圈 |
1 |
|
| 24 |
09262-22039-000 |
球形轴承 |
1 |
|
| 25 |
09283-30L01-000 |
油封 |
1 |
|
| 26 |
09390-56002-000 |
C形环 |
1 |
|
| 27 |
24741-48H00-000 |
主轴油封限位板 |
1 |
|
| 28 |
01500-0612A-000 |
六角头螺栓 |
2 |
|
| 29 |
27510-48H20-000 |
发动机链轮组成 |
1 |
|
|
