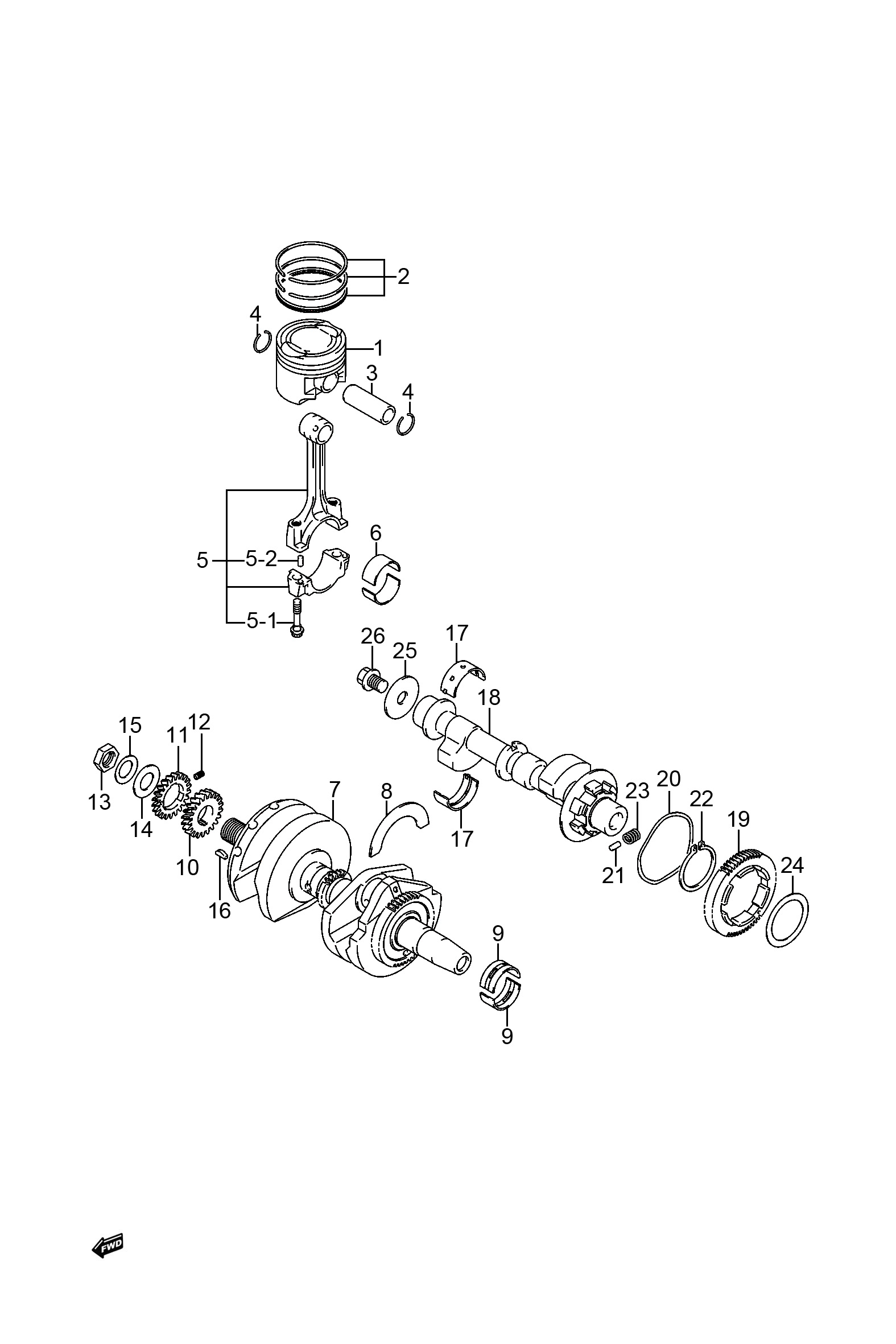

图5 曲轴组 (P11-C050-0005)
| 序号 |
零部件图号 |
零部件名称 |
数量 |
备注 |
| 1 |
12111-20K00-0F0 |
活塞 |
2 |
|
| 2 |
12140-20K00-000 |
活塞环组合 |
2 |
|
| 3 |
12151-48H00-000 |
活塞销 |
2 |
|
| 4 |
09381-15001-000 |
挡圈 |
4 |
|
| 5 |
12160-48H00-000 |
连杆总成 |
2 |
|
| 5-1 |
12163-35F00-000 |
连杆螺栓 |
2 |
|
| 5-2 |
04221-04089-000 |
定位销 |
2 |
|
| 6 |
12164-39F00-0A0 |
曲柄销轴承 |
4 |
|
| 7 |
12220-48H12-000 |
曲轴组成 |
1 |
|
| 8 |
12228-17E00-0E0 |
曲轴推力轴承 |
2 |
|
| 9 |
12229-48H10-0A0 |
曲轴轴承 |
8 |
|
| 10 |
21111-48H01-000 |
初级主动齿轮 |
1 |
|
| 11 |
21112-48H00-000 |
初级主动齿轮Ⅱ |
1 |
|
| 12 |
21114-35C00-000 |
初级主动齿轮弹簧 |
3 |
|
| 13 |
09140-18023-000 |
六角螺母 |
1 |
|
| 14 |
21119-20K00-000 |
垫圈 |
1 |
|
| 15 |
09164-18012-000 |
波形垫圈 |
1 |
|
| 16 |
08341-31049-000 |
半圆键 |
1 |
|
| 17 |
12229-48H00-0A0 |
平衡轴轴承 |
6 |
|
| 18 |
12650-48H00-000 |
平衡轴组成 |
1 |
|
| 19 |
12666-48H01-000 |
平衡轴从动齿轮 |
1 |
|
| 20 |
09164-60001-000 |
波形垫圈 |
1 |
|
| 21 |
09202-04017-000 |
圆柱销(实心) |
3 |
|
| 22 |
09380-38008-000 |
挡圈 |
1 |
|
| 23 |
09440-09031-000 |
压缩弹簧 |
6 |
|
| 24 |
08211-38521-000 |
止推垫圈 |
1 |
|
| 25 |
09160-10151-000 |
金属平垫圈 |
1 |
|
| 26 |
01550-1016A-000 |
六角法兰面螺栓 |
1 |
|
|
