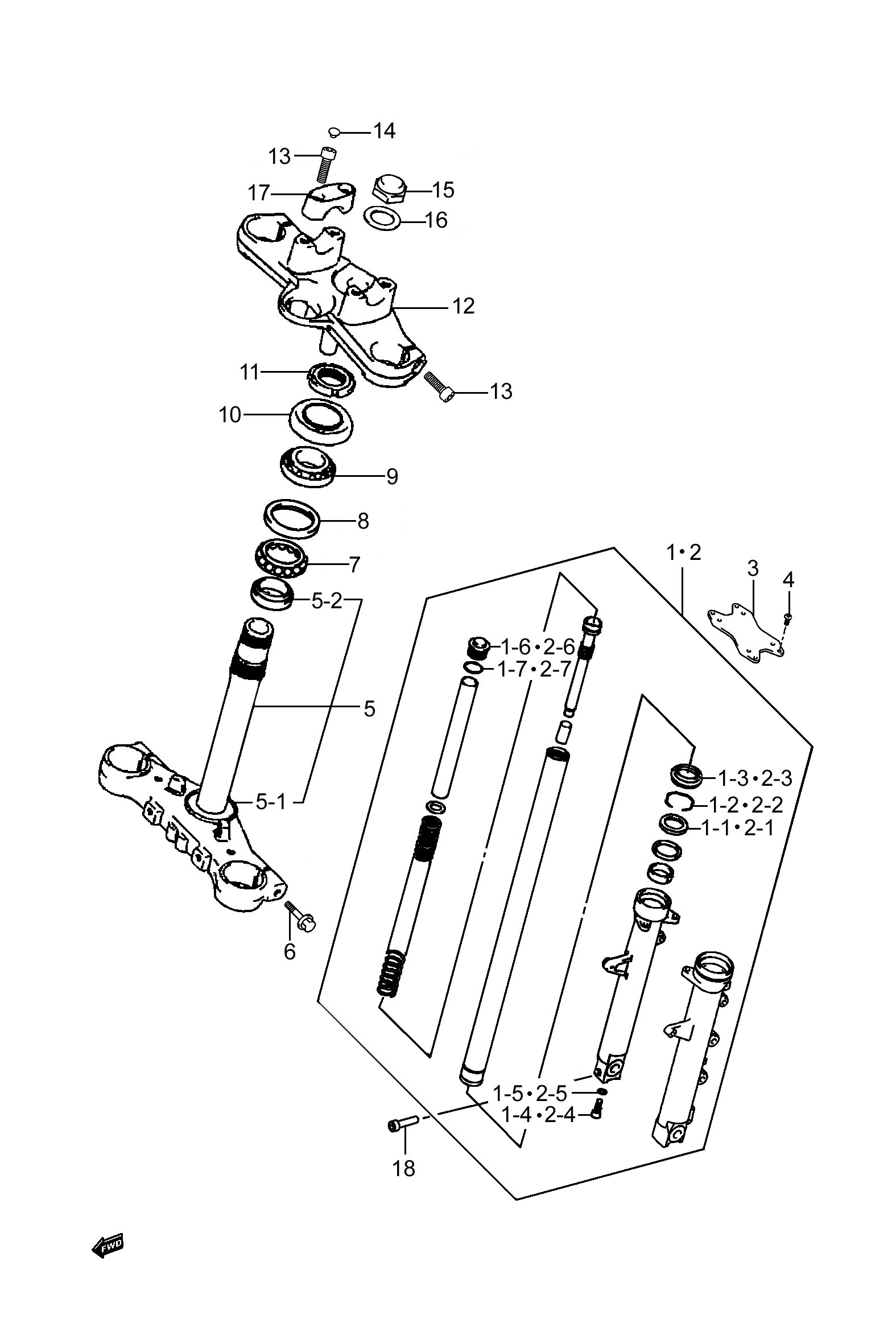

图43 前叉组 (P11-C400-0014)
| 序号 |
零部件图号 |
零部件名称 |
数量 |
备注 |
| 1 |
51103-21K00-000 |
前右减震器总成 |
1 |
|
| 1-1 |
51153-26F00-000 |
油封 |
1 |
|
| 1-2 |
51156-20K00-000 |
油封挡圈 |
1 |
|
| 1-3 |
51173-48H00-000 |
防尘罩 |
1 |
|
| 1-4 |
51147-05H00-000 |
螺栓 |
1 |
|
| 1-5 |
51148-41310-000 |
密封垫圈 |
1 |
|
| 1-6 |
51351-48H00-000 |
螺塞 |
1 |
|
| 1-7 |
51117-38260-000 |
前减震器O形圈 |
1 |
|
| 2 |
51104-21K00-000 |
前左减震器总成 |
1 |
|
| 2-1 |
51153-26F00-000 |
油封 |
1 |
|
| 2-2 |
51156-20K00-000 |
油封挡圈 |
1 |
|
| 2-3 |
51173-48H00-000 |
防尘罩 |
1 |
|
| 2-4 |
51147-05H00-000 |
螺栓 |
1 |
|
| 2-5 |
51148-41310-000 |
密封垫圈 |
1 |
|
| 2-6 |
51351-48H00-000 |
螺塞 |
1 |
|
| 2-7 |
51117-38260-000 |
前减震器O形圈 |
1 |
|
| 3 |
51471-48H00-000 |
前稳定器 |
1 |
|
| 4 |
09139-06030-000 |
螺钉 |
4 |
|
| 5 |
51042-20K00-000 |
下联板组合 |
1 |
|
| 5-1 |
51644-48H00-000 |
转向柱下密封圈 |
1 |
|
| 5-2 |
51622-48H00-000 |
转向轴承下外座圈 |
1 |
|
| 6 |
51451-48H00-000 |
下联板螺栓 |
2 |
|
| 7 |
51613-48H00-000 |
转向柱轴承滚珠 |
1 |
|
| 8 |
51612-48H00-000 |
下转向轴承内座圈 |
1 |
|
| 9 |
09267-25L01-000 |
止推球轴承 |
1 |
|
| 10 |
51643-49002-000 |
转向柱上挡灰罩 |
1 |
|
| 11 |
51631-48H00-000 |
转向柱螺母 |
1 |
|
| 12 |
51311-21K00-000 |
上联板 |
1 |
|
| 13 |
51166-48H10-000 |
上联板螺栓 |
6 |
|
|
