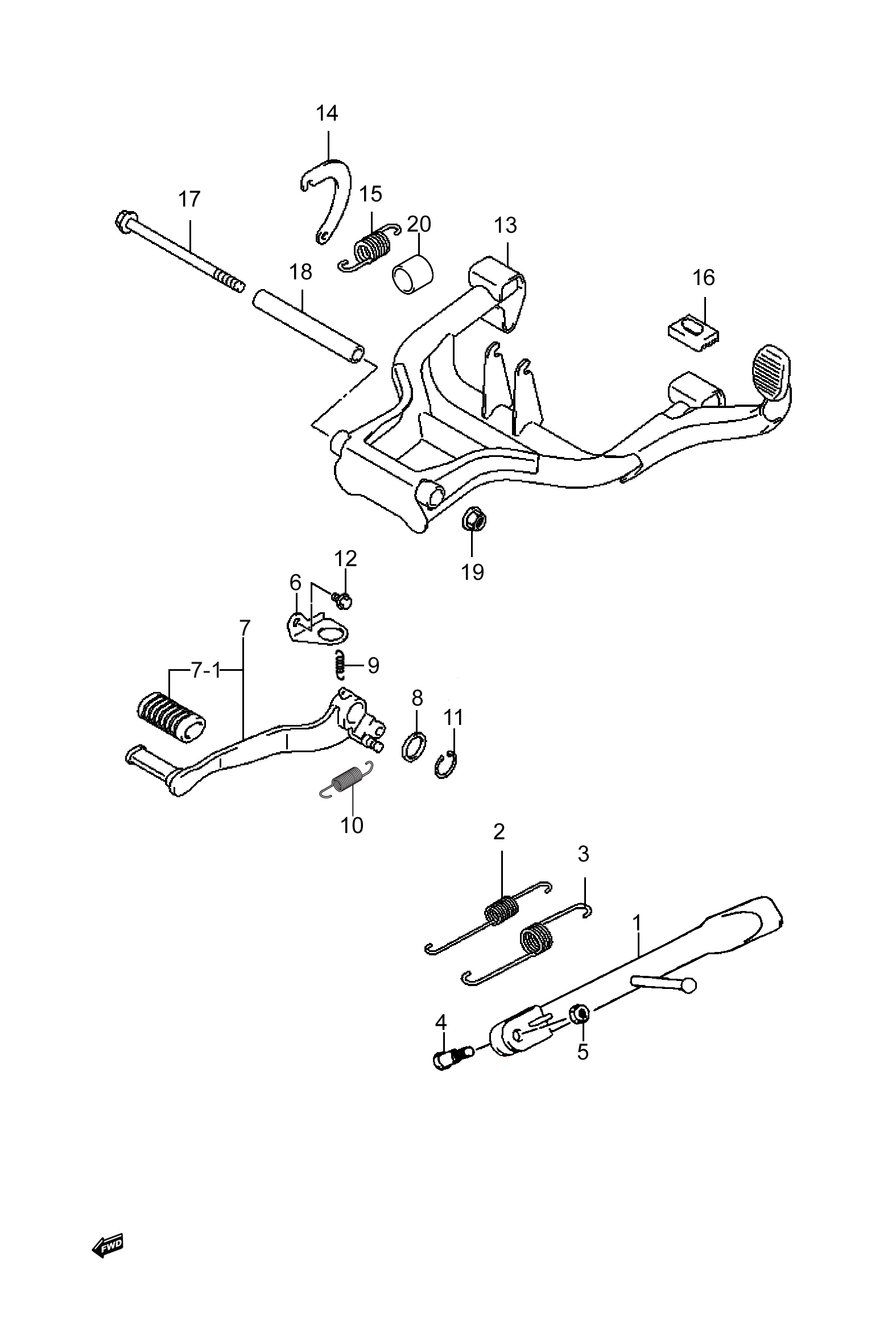

图30 停车架组 (P11-C270-0011)
| 序号 |
零部件图号 |
零部件名称 |
数量 |
备注 |
| 1 |
42310-48H30-000 |
侧支架组成 |
1 |
|
| 2 |
42421-48H00-000 |
侧支架弹簧 |
1 |
|
| 3 |
42422-48H00-000 |
侧支架外弹簧 |
1 |
|
| 4 |
09111-10036-000 |
螺栓 |
1 |
|
| 5 |
42321-48H00-000 |
侧支架螺母 |
1 |
|
| 6 |
41577-48H00-000 |
刹车灯开关支架 |
1 |
|
| 7 |
43011-48H00-000 |
制动踏板组合 |
1 |
|
| 7-1 |
43151-48H00-000 |
制动踏板胶套 |
1 |
|
| 8 |
09160-18040-000 |
平垫圈 |
1 |
|
| 9 |
09443-06046-000 |
拉伸弹簧 |
1 |
|
| 10 |
09443-11033-000 |
拉伸弹簧 |
1 |
|
| 11 |
08331-3118A-000 |
弹性挡圈 |
1 |
|
| 12 |
01550-0508A-000 |
六角法兰面螺栓 |
1 |
|
| 13 |
42100-21K00-000 |
主停车架组成 |
1 |
|
| 14 |
42192-48H00-000 |
主停车架弹簧挂钩 |
2 |
|
| 15 |
42196-48H00-000 |
主停车架弹簧 |
2 |
|
| 16 |
42278-26H10-000 |
主停车架减震垫 |
1 |
|
| 17 |
09103-10285-000 |
六角法兰面螺栓 |
1 |
|
| 18 |
09180-10162-000 |
衬套 |
1 |
|
| 19 |
08319-3110B-000 |
U型螺母 |
1 |
|
| 20 |
42197-48H00-000 |
弹簧胶套 |
2 |
|
|
