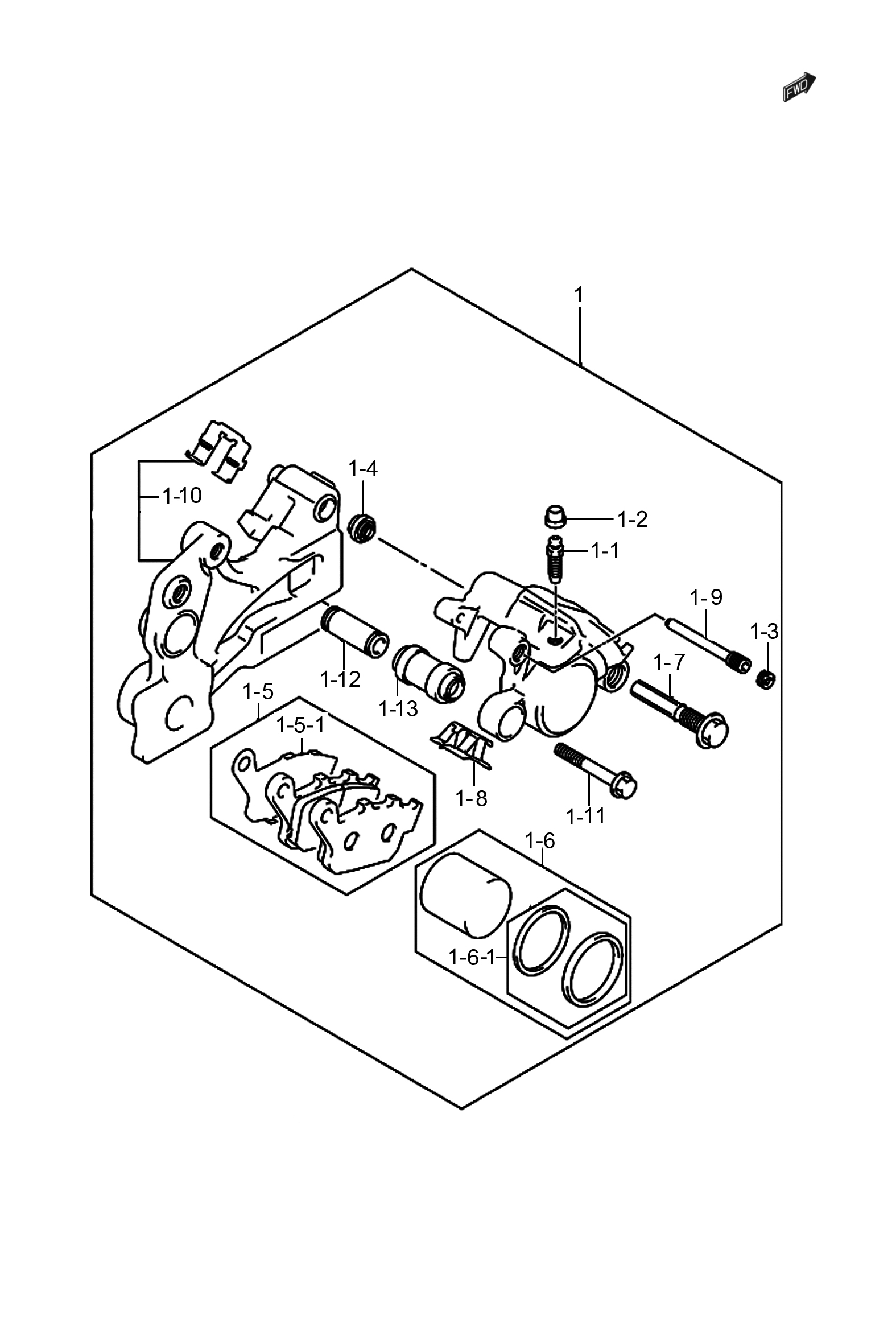

图52 后制动钳 (P11-C463-0002)
| 序号 |
零部件图号 |
零部件名称 |
数量 |
备注 |
| 1 |
69100-48H30-000 |
后制动钳总成 |
1 |
|
| 1-1 |
59121-01A00-000 |
制动钳放油螺钉 |
1 |
|
| 1-2 |
59122-46H00-000 |
放气嘴盖 |
1 |
|
| 1-3 |
59146-21E10-000 |
螺堵 |
1 |
|
| 1-4 |
59303-14500-000 |
油缸紧固螺栓油封 |
1 |
|
| 1-5 |
69100-48830-000 |
摩擦片组合 |
1 |
|
| 1-5-1 |
69134-20K00-000 |
簧片 |
1 |
|
| 1-6 |
69101-44860-000 |
后制动钳活塞组合 |
1 |
|
| 1-6-1 |
69100-04820-000 |
后制动钳活塞油封组合 |
1 |
|
| 1-7 |
69105-04F00-000 |
螺栓销柱 |
1 |
|
| 1-8 |
69115-06G00-000 |
后制动片弹簧 |
1 |
|
| 1-9 |
69141-40F00-000 |
刹车片销 |
1 |
|
| 1-10 |
69150-48H10-000 |
支架 |
1 |
|
| 1-11 |
69182-04F00-000 |
后制动卡钳衬套螺栓 |
1 |
|
| 1-12 |
69185-04F00-000 |
后制动卡钳衬套 |
1 |
|
| 1-13 |
69186-04F00-000 |
后制动卡钳衬套罩 |
1 |
|
|
