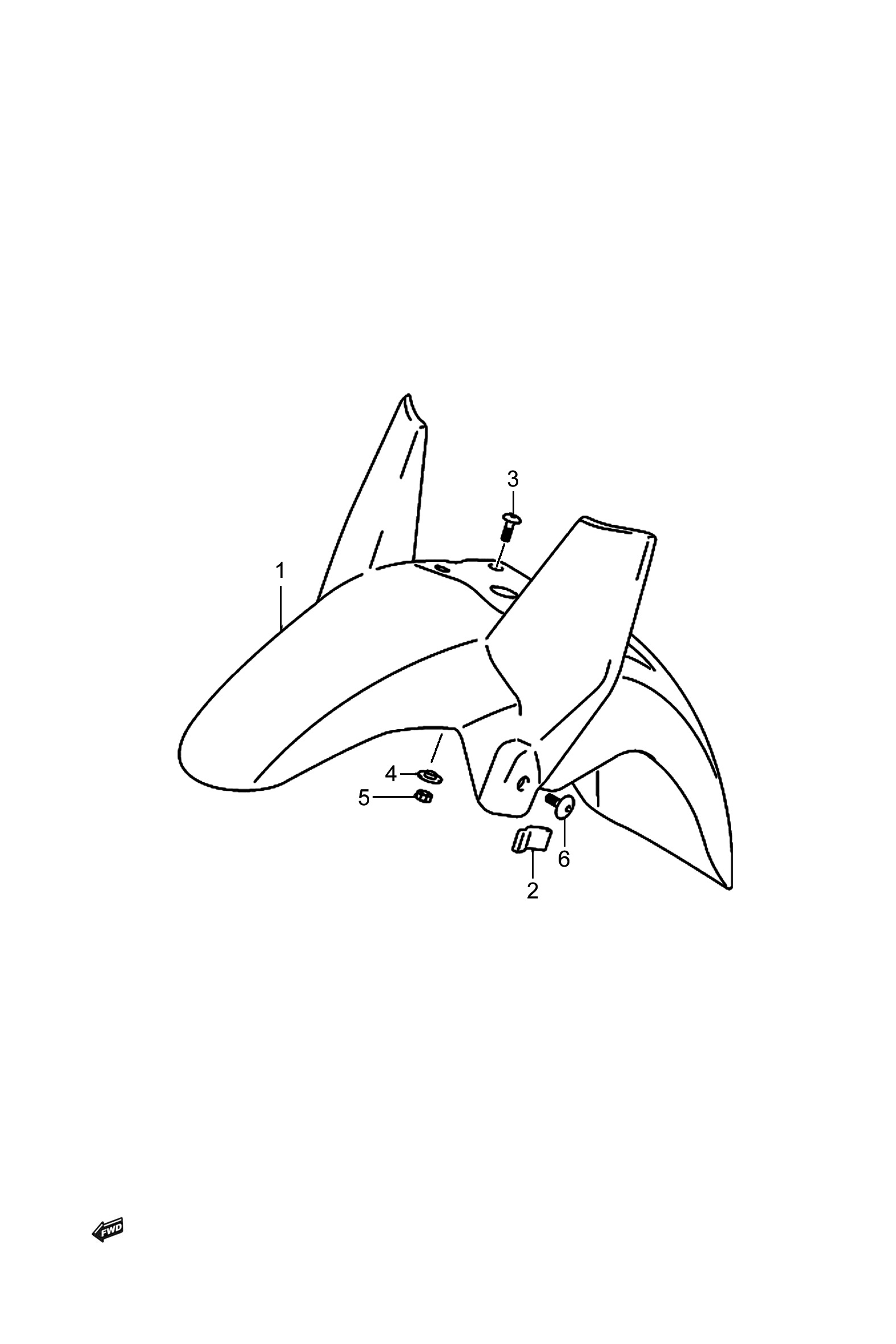

图34 前挡泥板组 (P11-C320-0006)
Graphic
图34 前挡泥板组 (P11-C320-0006)
序号 零部件图号 零部件名称 数量 备注
1 53111-21K00-000 前挡泥板 1
2 53145-21K00-000 前挡泥板减震垫 2
3 09139-06030-000 螺钉 4
4 09169-06028-000 特殊形状垫圈 4
5 08319-2106A-000 U型螺母 4
6 53135-48H00-000 前挡泥板前安装螺钉 2
