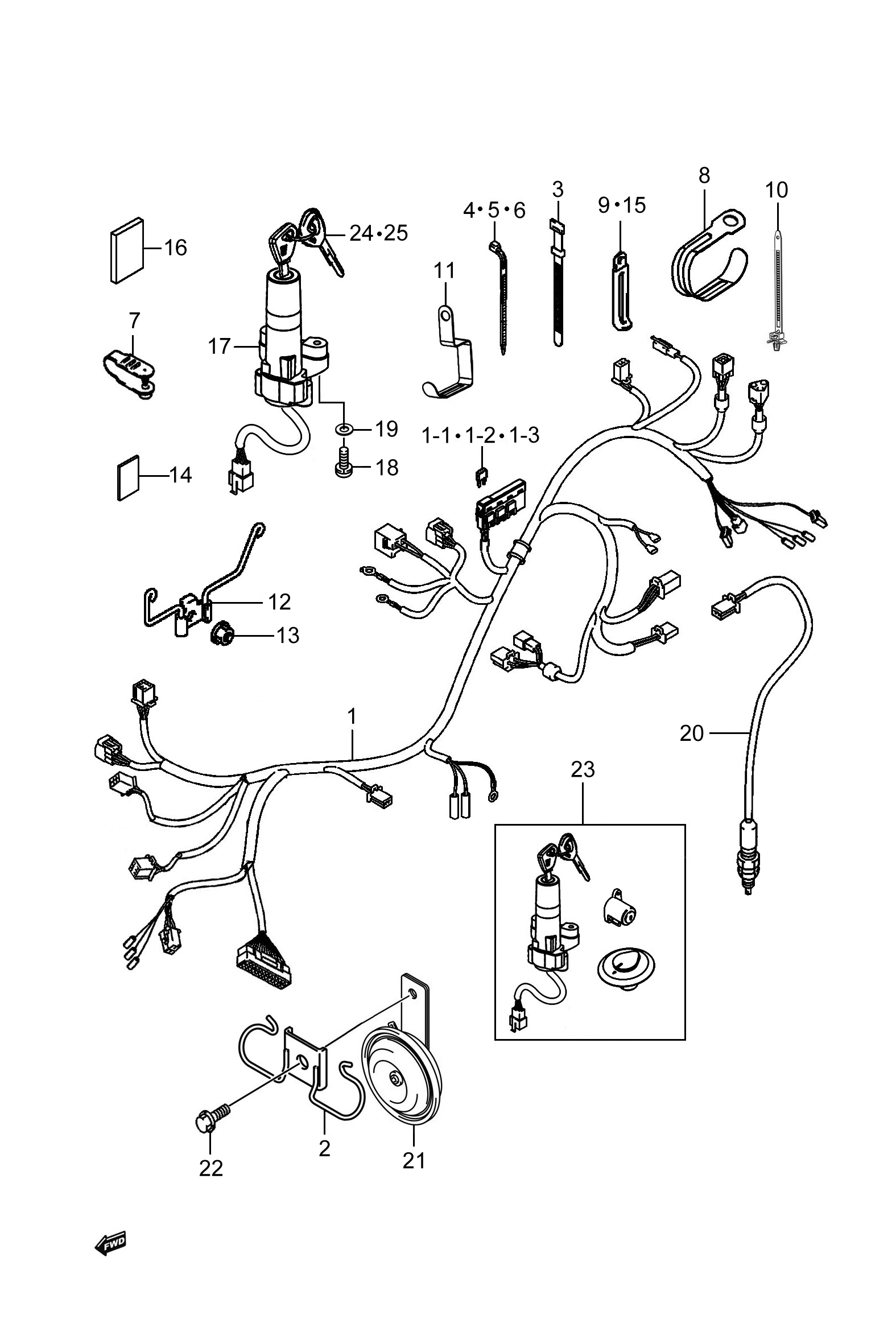

图25 车体导线组 (P01-S250-0100)
| 序号 |
零部件图号 |
零部件名称 |
数量 |
备注 |
| 1 |
36610H30L02H000 |
车体导线束 |
1 |
|
| 1-1 |
36720H2C100H000 |
熔断器总成 |
2 |
15A |
| 1-2 |
36720H2C110H000 |
熔断器总成 |
2 |
10A |
| 1-3 |
36720H2C120H000 |
熔断器总成 |
2 |
20A |
| 2 |
36619-45F00-000 |
导线束导向环 |
1 |
|
| 3 |
09407-12402-000 |
捆扎带 |
2 |
L=128 |
| 4 |
09407-14403-000 |
捆扎带 |
6 |
L=125 |
| 5 |
09407-18402-000 |
捆扎带 |
2 |
L=165 |
| 6 |
09407-25401-000 |
塑料线夹 |
1 |
L=235 |
| 7 |
09407-05403-000 |
塑料线夹 |
2 |
|
| 8 |
36651-05310-000 |
线夹 |
2 |
|
| 9 |
09404-06030-000 |
定位夹 |
2 |
L=95 |
| 10 |
36651-26H00-000 |
导线夹 |
2 |
|
| 11 |
36651-26H50-000 |
导线束线夹 |
1 |
T=46.8 |
| 12 |
36619-05410-000 |
导线束导向环 |
1 |
|
| 13 |
08316-1006B-000 |
六角法兰面螺母 |
1 |
|
| 14 |
58521H7L000H000 |
拉索贴条 |
1 |
40*30*0.1 |
| 15 |
09404-06429-000 |
有孔线夹片 |
1 |
L=60 |
| 16 |
33652H30100H000 |
蓄电池保护垫 |
1 |
70*57*5 |
| 17 |
37100H30E00H000 |
主开关总成 |
1 |
|
| 18 |
09139-06048-000 |
特殊形状的螺钉 |
2 |
|
| 19 |
08321-0106A-000 |
弹簧垫圈 |
2 |
|
| 20 |
37740H30J00H000 |
制动开关总成 |
1 |
|
| 21 |
38500H11600H000 |
喇叭总成 |
1 |
|
| 22 |
09103-08527-000 |
六角法兰面螺栓 |
1 |
|
| 23 |
37011H30E00H000 |
开关组合 |
1 |
|
| 24 |
37146H2C000H000 |
钥匙坯 |
1 |
左开槽，RT |
| 25 |
37146H2C010H000 |
钥匙坯 |
1 |
右开槽，DL |
|
