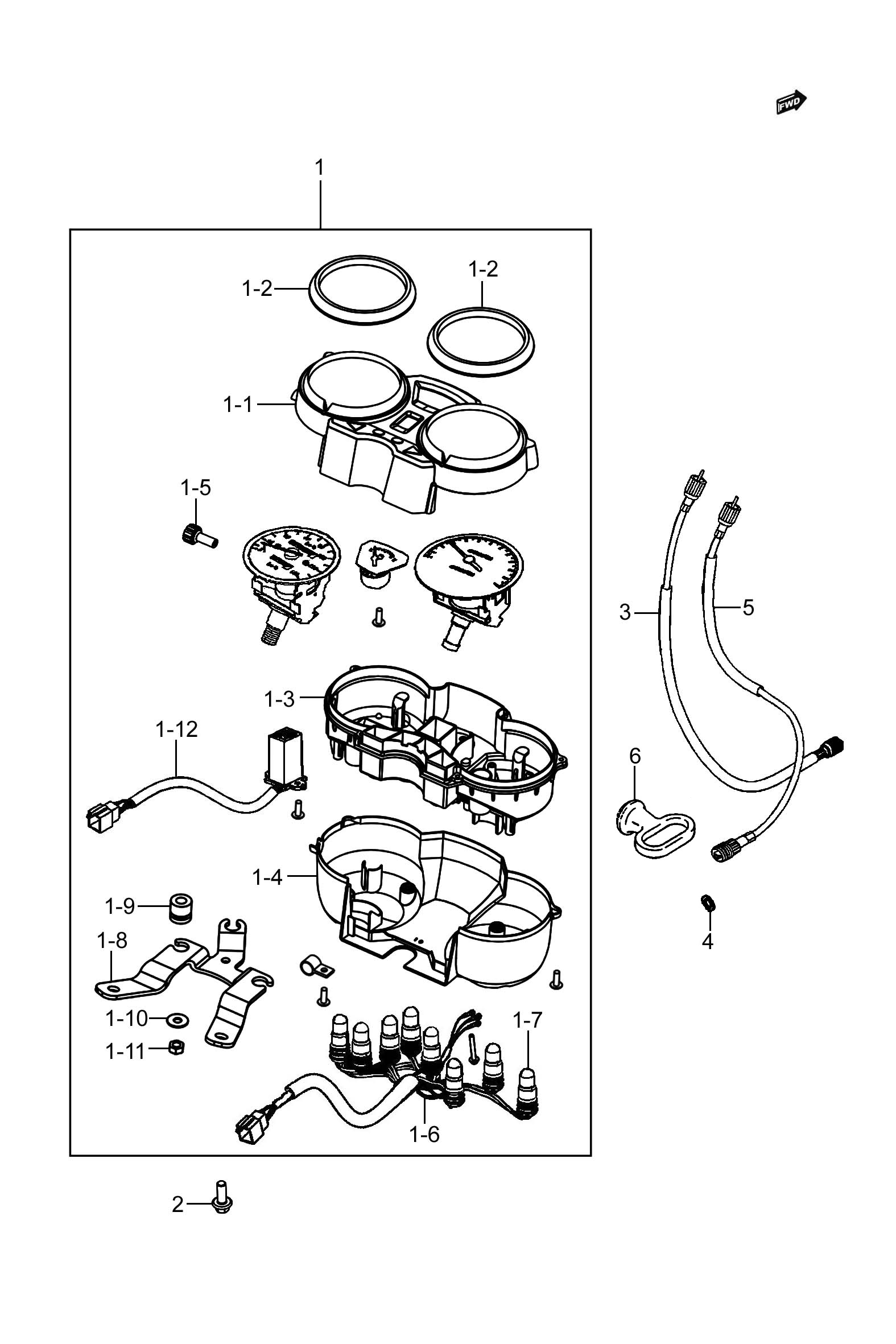

图21 仪表组 (P01-S210-0057)
| 序号 |
零部件图号 |
零部件名称 |
数量 |
备注 |
| 1 |
34100H30L02H000 |
仪表总成 |
1 |
|
| 1-1 |
34150H30E01H000 |
仪表面壳 |
1 |
|
| 1-2 |
34113H30E00H000 |
仪表面板 |
2 |
|
| 1-3 |
34111H30E00H000 |
仪表芯壳 |
1 |
|
| 1-4 |
34152H30E00H000 |
仪表底壳 |
1 |
|
| 1-5 |
34980H12E00H000 |
归零旋钮 |
1 |
|
| 1-6 |
34173H30E00H000 |
仪表线束 |
1 |
|
| 1-7 |
09471-12077-000 |
灯泡 |
8 |
12V 2W T10 |
| 1-8 |
34950H30E00H000 |
里程表支架 |
1 |
|
| 1-9 |
34955-053D0-000 |
速度表减震垫 |
3 |
|
| 1-10 |
34181-17E00-000 |
垫片 |
3 |
|
| 1-11 |
08310-11063-000 |
螺母 |
3 |
|
| 1-12 |
34380H30E00H000 |
挡显组件 |
1 |
|
| 2 |
01550-0812A-000 |
六角法兰面螺栓 |
2 |
|
| 3 |
34910-053C1-000 |
速度表软轴总成 |
1 |
|
| 4 |
34943-05500-000 |
橡胶密封垫圈 |
1 |
|
| 5 |
34940-05371-000 |
转速表软轴总成 |
1 |
|
| 6 |
58621-05300-000 |
速度表软轴导线环 |
1 |
|
|
