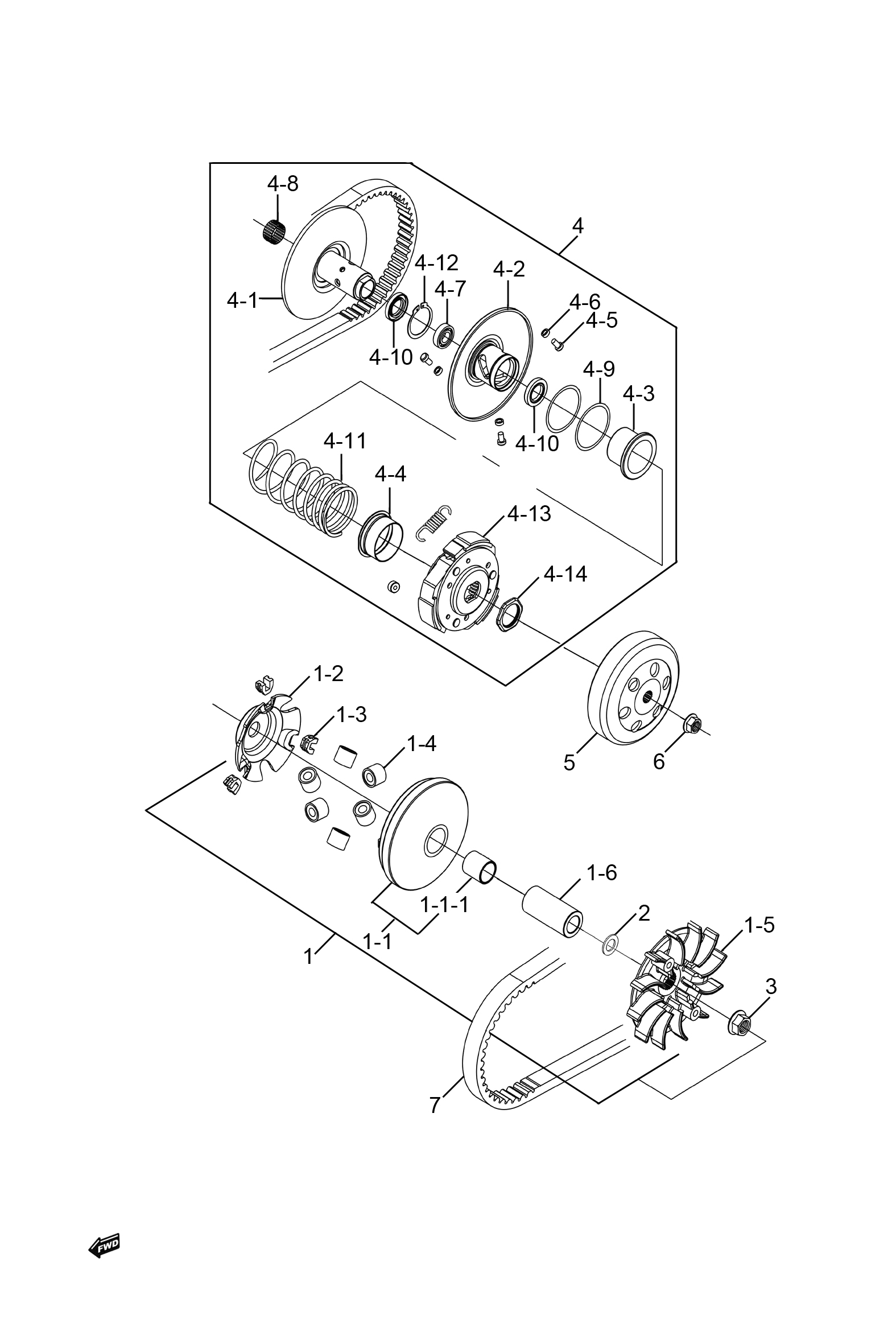

图16 变速器组Ⅰ (T03-S153-0006)
| 序号 |
零部件图号 |
零部件名称 |
数量 |
备注 |
| 1 |
21011H5012CH000 |
变速器主动组合 |
1 |
|
| 1-1 |
21120H50121H000 |
主动滑动皮带轮组成 |
1 |
|
| 1-1-1 |
21123H50120H000 |
主动滑动皮带轮衬套 |
1 |
|
| 1-2 |
21431H7E000H000 |
主动滑动皮带轮传动板 |
1 |
|
| 1-3 |
21481H7E000H000 |
主动滑动皮带轮传动板减震垫 |
3 |
|
| 1-4 |
21650H7E000H000 |
离心滚子组成 |
6 |
|
| 1-5 |
21111H50120H000 |
主动固定皮带轮 |
1 |
|
| 1-6 |
21125H7E000H000 |
主动滑动皮带轮轴套 |
1 |
|
| 2 |
09160H15006H000 |
平垫圈 |
1 |
|
| 3 |
08316-1012A-000 |
六角法兰面螺母 |
1 |
|
| 4 |
21200H7E011H000 |
从动皮带轮总成 |
1 |
|
| 4-1 |
21210H50120H000 |
从动定皮带轮组成 |
1 |
|
| 4-2 |
21240H7E001H000 |
从动动皮带轮组成 |
1 |
|
| 4-3 |
21471H50110H000 |
从动动皮带轮压套 |
1 |
|
| 4-4 |
21472H50110H000 |
从动动皮带轮弹簧衬套 |
1 |
|
| 4-5 |
21248H33G00H000 |
从动动皮带轮定位销 |
3 |
|
| 4-6 |
21249-20E00-000 |
从动动皮带轮销 |
3 |
|
| 4-7 |
09262H12002H000 |
从动定皮带轮轴承Ⅰ |
1 |
|
| 4-8 |
09263H17001H000 |
滚针轴承 |
1 |
|
| 4-9 |
09280H38002H000 |
O形圈 |
2 |
|
| 4-10 |
09285H34003H000 |
从动动皮带轮油封 |
2 |
|
| 4-11 |
21243H50130H000 |
从动滑动皮带轮弹簧 |
1 |
|
| 4-12 |
09380H26001H000 |
从动固定皮带轮挡圈 |
1 |
|
| 4-13 |
21501H7E010H000 |
离合器离心蹄块总成 |
1 |
|
| 4-14 |
09140-28007-000 |
离心蹄块螺母 |
1 |
|
| 5 |
21220H7E000H000 |
离合器外轮盘组成 |
1 |
|
| 6 |
08316-1010A-000 |
六角法兰面螺母 |
1 |
|
| 7 |
27601H7E000H000 |
驱动皮带 |
1 |
|
|
