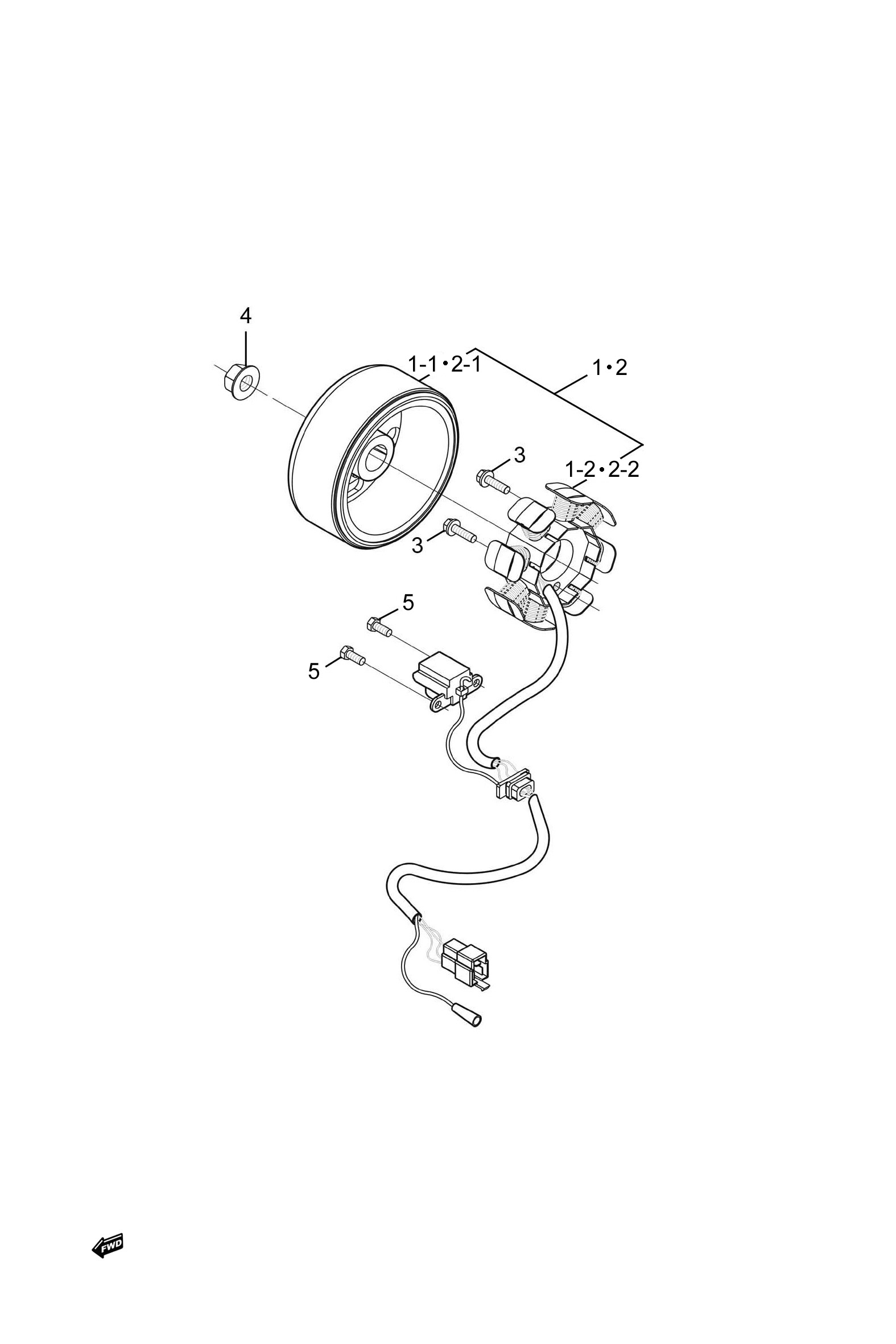

图20 磁电机组 (T03-S180-0004)
Graphic
图20 磁电机组 (T03-S180-0004)
序号 零部件图号 零部件名称 数量 备注
1 32100H7E010H000 磁电机总成 1 LJ
1-1 32102H7E010H000 转子总成 1
1-2 32101H7E010H000 定子总成 1
2 32100H7E000H000 磁电机总成 1 FUCHUAN
2-1 32102H7E000H000 转子总成 1
2-2 32101H7E000H000 定子总成 1
3 01547-0620A-000 六角法兰面螺栓 2
4 08316-1010A-000 六角法兰面螺母 1
5 09100H05005H000 六角头螺栓 2
