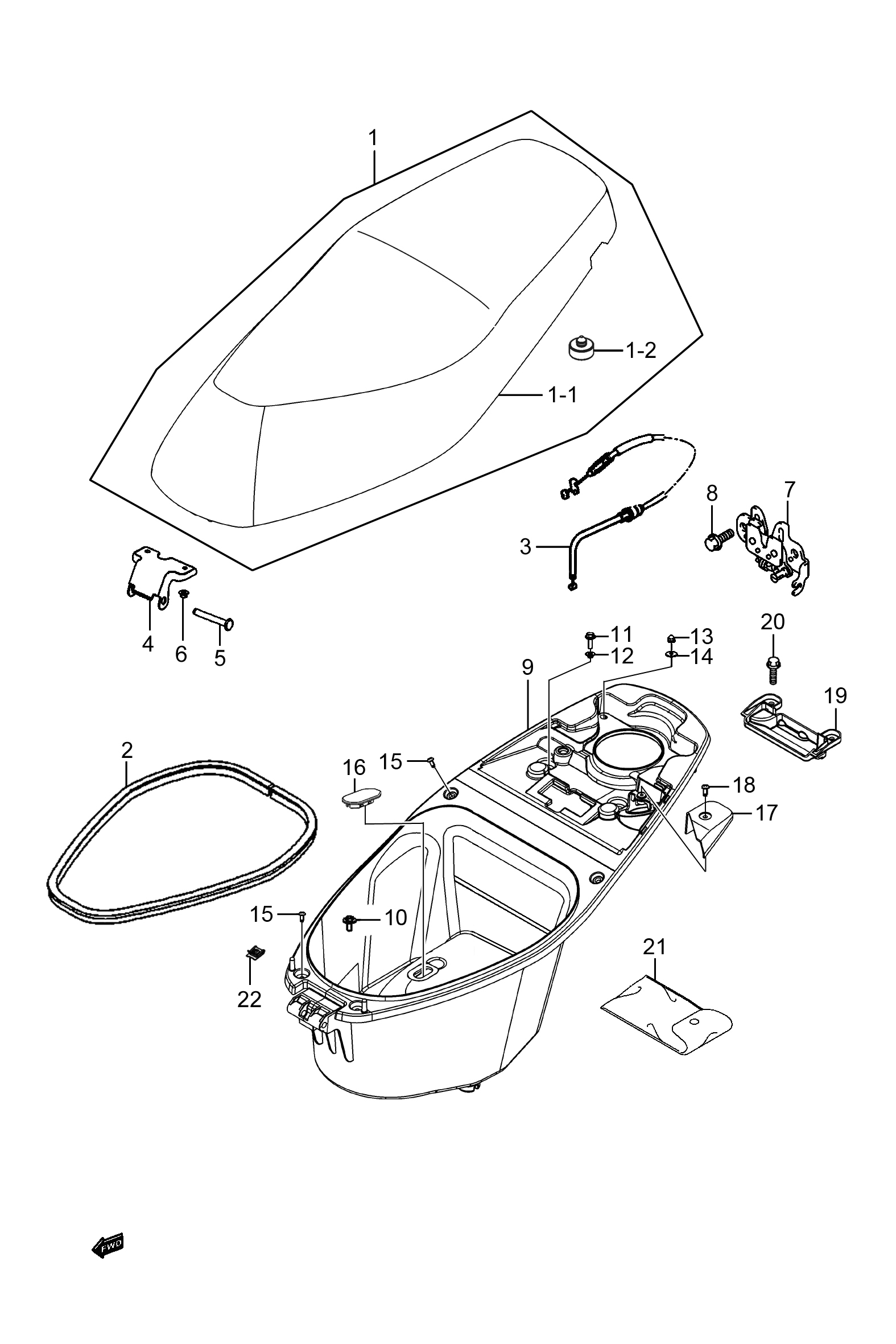

图38 座垫组 (T03-S380-0017)
| 序号 |
零部件图号 |
零部件名称 |
数量 |
备注 |
| 1 |
45100H7J000H000 |
座垫总成 |
1 |
|
| 1-1 |
45160H7J000H000 |
座垫面罩组成 |
1 |
|
| 1-2 |
45148-20E00-000 |
主停车架左减震垫 |
2 |
|
| 2 |
45211H7E000H000 |
座垫嵌条 |
1 |
|
| 3 |
45280H7J001H000 |
座垫锁拉索组成 |
1 |
|
| 4 |
45260H52101H000 |
座垫铰链支架组成 |
1 |
|
| 5 |
45216H51010H000 |
座垫前支承座铰链销 |
1 |
|
| 6 |
08316-1006A-000 |
六角法兰面螺母 |
2 |
|
| 7 |
45700-09GA0-000 |
座垫锁挂钩安装支架组成 |
1 |
|
| 8 |
01547-0610B-000 |
六角法兰面螺栓 |
2 |
|
| 9 |
92211H7J102H000 |
头盔箱 |
1 |
|
| 10 |
09116-06144-000 |
平垫圈组合 |
2 |
|
| 11 |
01550-0620A-000 |
六角法兰面螺栓 |
2 |
|
| 12 |
48195H32800H000 |
前挡泥板衬套 |
2 |
|
| 13 |
08313-2006B-000 |
盖形螺母 |
2 |
|
| 14 |
09160-06129-000 |
平垫圈 |
2 |
|
| 15 |
03241-0516B-000 |
十字槽自攻螺钉 |
4 |
|
| 16 |
68239H82100H000 |
化油器怠速调节孔塞 |
1 |
|
| 17 |
47214H7E000H000 |
空滤器进气口防尘盖 |
1 |
|
| 18 |
03541-0516B-000 |
十字槽自攻螺钉 |
1 |
|
| 19 |
47183H7E002H000 |
头盔箱防尘盖 |
1 |
|
| 20 |
01550-0616A-000 |
六角法兰面螺栓 |
2 |
|
| 21 |
09800H20015H000 |
随车工具总成 |
1 |
|
| 22 |
09148-05L08-000 |
锁片螺母 |
2 |
|
|
