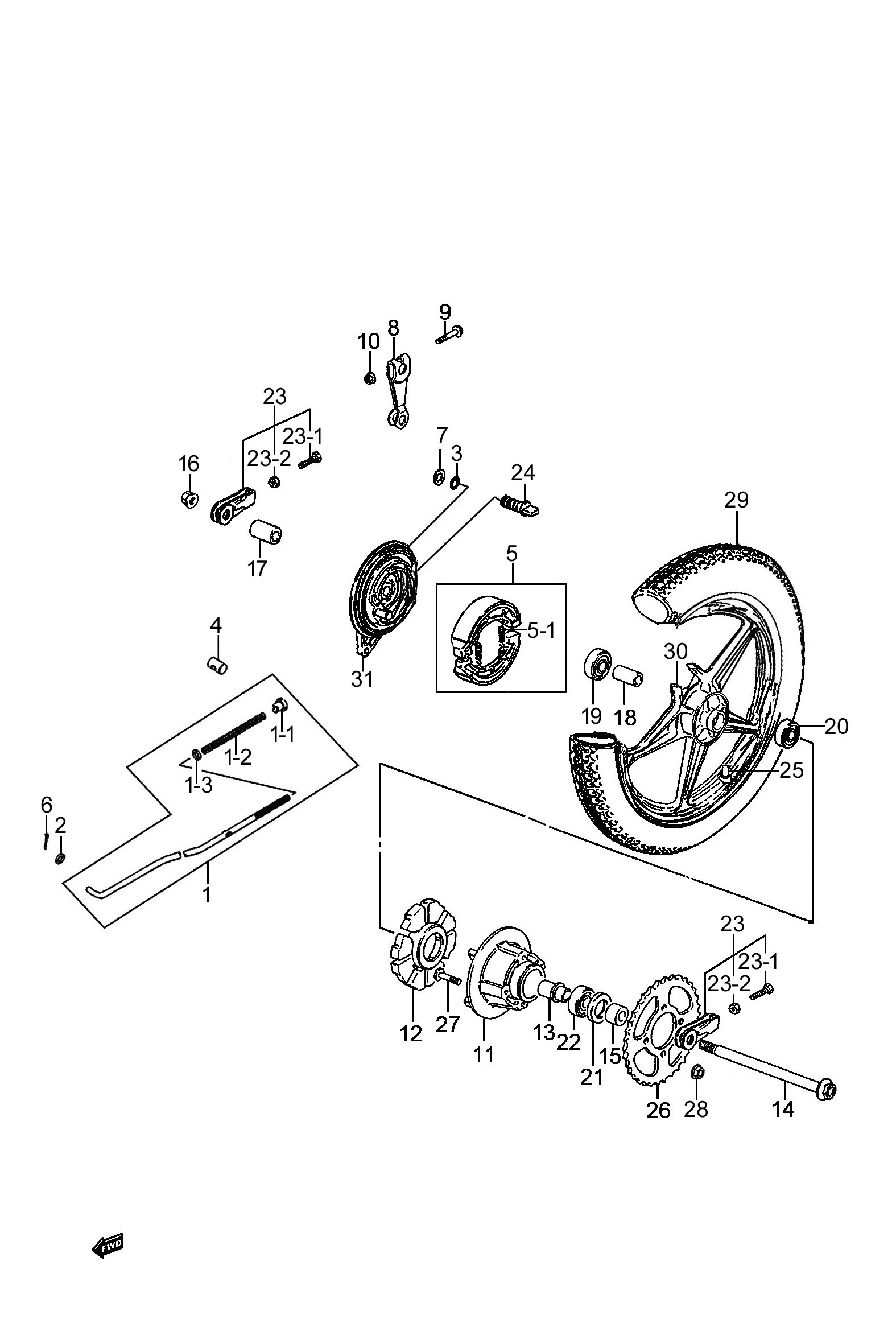

图44 后轮组 (P03-S460-0069)
| 序号 |
零部件图号 |
零部件名称 |
数量 |
备注 |
| 1 |
43031H30120H000 |
后制动拉杆组合 |
1 |
|
| 1-1 |
09150-06001-000 |
调节螺母 |
1 |
|
| 1-2 |
09440H09007H000 |
压缩弹簧 |
1 |
|
| 1-3 |
08322-0106A-000 |
平垫圈 |
1 |
|
| 2 |
08322-0106A-000 |
平垫圈 |
1 |
|
| 3 |
09280-14003-000 |
O形密封圈 |
1 |
|
| 4 |
09209-11002-000 |
特形销 |
1 |
|
| 5 |
54400H7DY10H000 |
制动蹄组合(耐磨·无石棉) |
1 |
|
| 5-1 |
55421-45F10-000 |
制动蹄弹簧 |
2 |
|
| 6 |
04111-2015A-000 |
开口销 |
1 |
|
| 7 |
09160-14001-000 |
金属平垫圈 |
1 |
|
| 8 |
64451H05300H000 |
后制动凸轮摇臂 |
1 |
|
| 9 |
01550-0635A-000 |
六角法兰面螺栓 |
1 |
|
| 10 |
08316-1006A-000 |
六角法兰面螺母 |
1 |
|
| 11 |
64610-05310-000 |
后链轮轮毂组成 |
1 |
|
| 12 |
64651-45F00-000 |
后轮毂缓冲块 |
1 |
|
| 13 |
64733-05301-000 |
后链轮毂定位套 |
1 |
|
| 14 |
64711H2A000H000 |
后轮轴 |
1 |
|
| 15 |
09180-15042-000 |
衬套 |
1 |
|
| 16 |
08319-3114A-000 |
U型螺母 |
1 |
|
| 17 |
09180-15002-000 |
衬套 |
1 |
|
| 18 |
64731-45F00-000 |
后轮毂轴承衬套 |
1 |
|
| 19 |
08144-6302B-000 |
滚珠轴承 |
1 |
|
| 20 |
08143-6202B-000 |
滚珠轴承 |
1 |
|
| 21 |
09285-28001-000 |
油封 |
1 |
|
| 22 |
08113-6204B-000 |
滚珠轴承 |
1 |
|
| 23 |
61041H36020H000 |
链条调节器组合 |
2 |
|
| 23-1 |
09104-080A6-000 |
球面六角头螺栓 |
1 |
|
| 23-2 |
08310-0008A-000 |
六角螺母 |
1 |
|
|
