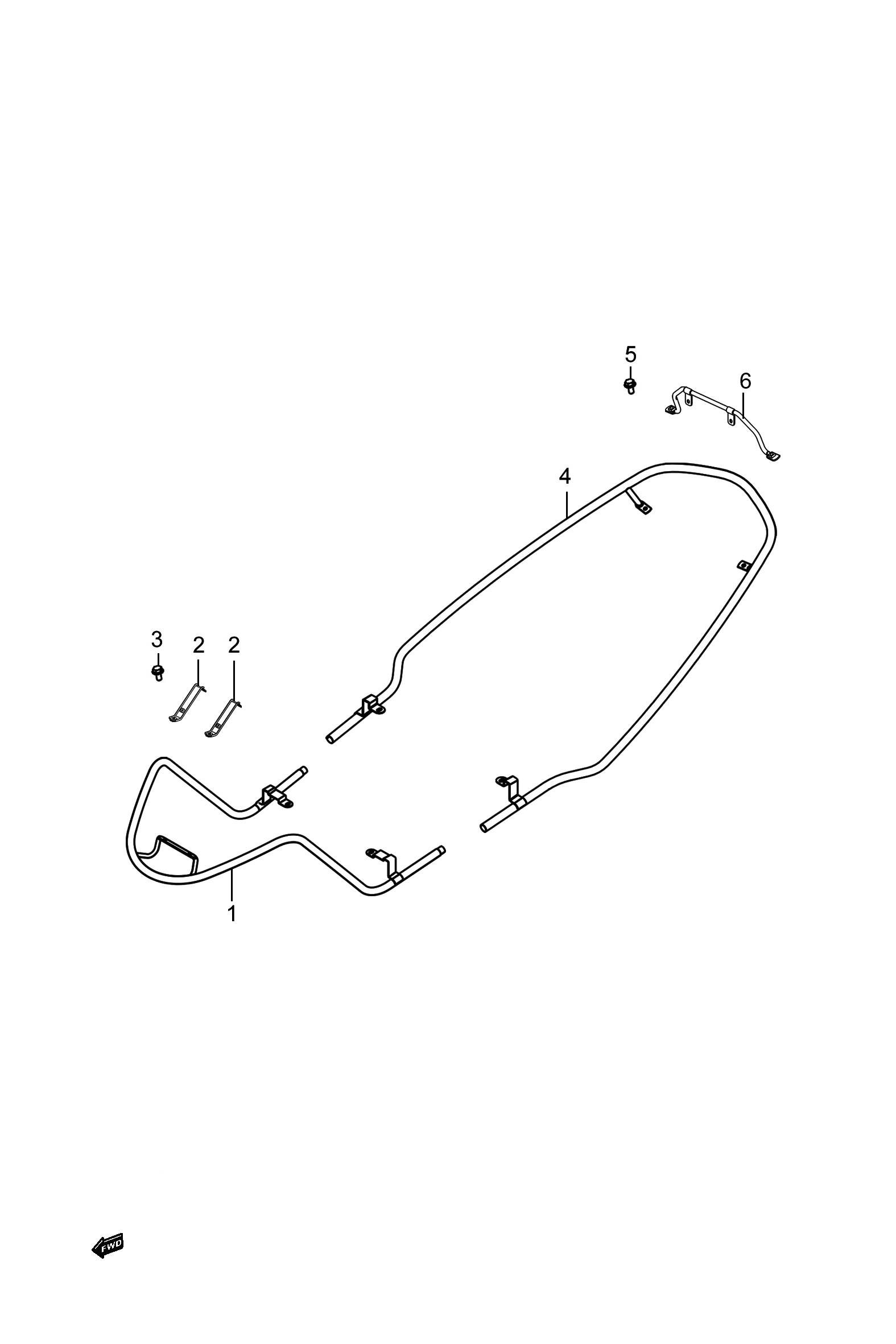

图47 护杠组 (T02-S470-0011)
Graphic
图47 护杠组 (T02-S470-0011)
序号 零部件图号 零部件名称 数量 备注
1 94210H7D002H000 前护杠组成 1
2 09116-06144-000 平垫圈组合 2
3 94230H7D000H000 前护杠支架组成 2
4 94810H7D002H000 后护杠组成 1
5 01550-0612A-000 六角法兰面螺栓 2
6 94830H7D000H000 后支架组成 1
