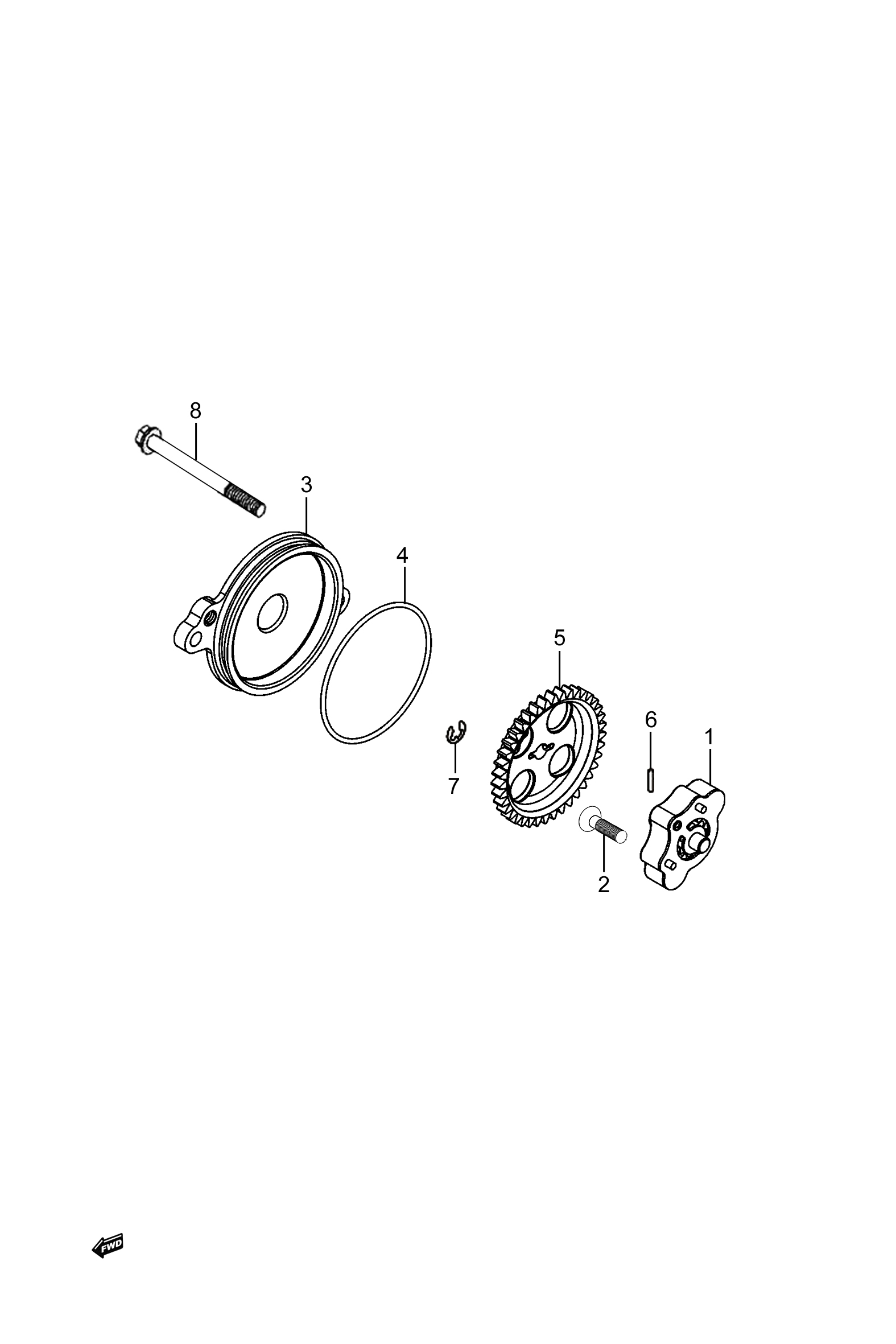

图13 机油泵组 (T02-S130-0004)
Graphic
图13 机油泵组 (T02-S130-0004)
序号 零部件图号 零部件名称 数量 备注
1 16400H29000H000 机油泵总成 1
2 02122-0625A-000 十字槽埋头小螺钉 2
3 16422H29000H000 油泵盖 1
4 13258H29000H000 O形圈 1
5 16331H29000H000 油泵从动齿轮 1
6 16421-20E00-000 油泵从动齿轮定位销 1
7 09383-05001-000 E形环 1
8 01547-0680A-000 六角法兰面螺栓 2
