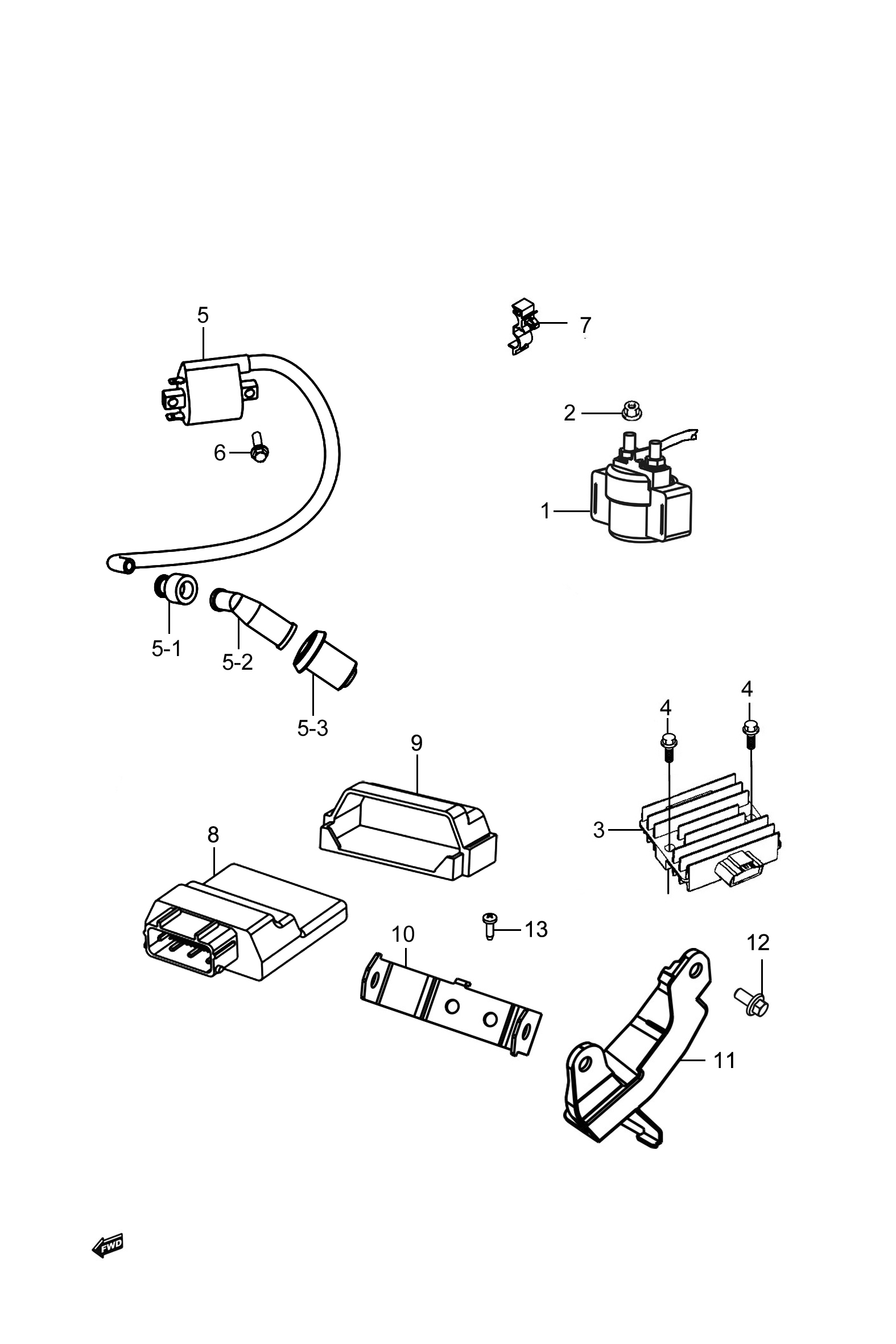

图21 电器组 (T02-S200-0037)
Graphic
图21 电器组 (T02-S200-0037)
序号 零部件图号 零部件名称 数量 备注
1 31800H73111H000 起动继电器总成 1
2 08361-3506A-000 带弹垫的六角螺母 2
3 32800H12940H000 稳压整流器总成 1
4 01550-0625A-000 六角法兰面螺栓 2
5 33410H29012H000 点火线圈总成 1
5-1 33542H05500H000 高压线密封罩 1
5-2 33510H29010H000 火花塞帽总成 1
5-3 33541H29011H000 火花塞密封罩 1
6 09100H05004H000 六角头螺栓 2
7 44486H7D000H000 溢流管管夹 1
8 32920H7U110H000 电喷控制单元 1
9 32981H29000H000 ECU安装胶套 1
10 32931H7V000H000 ECU支架 1
11 35175H7T000H000 挡水板 1
12 01550-0610A-000 六角法兰面螺栓 2
13 02142-0510A-000 十字槽球头小螺钉 2
