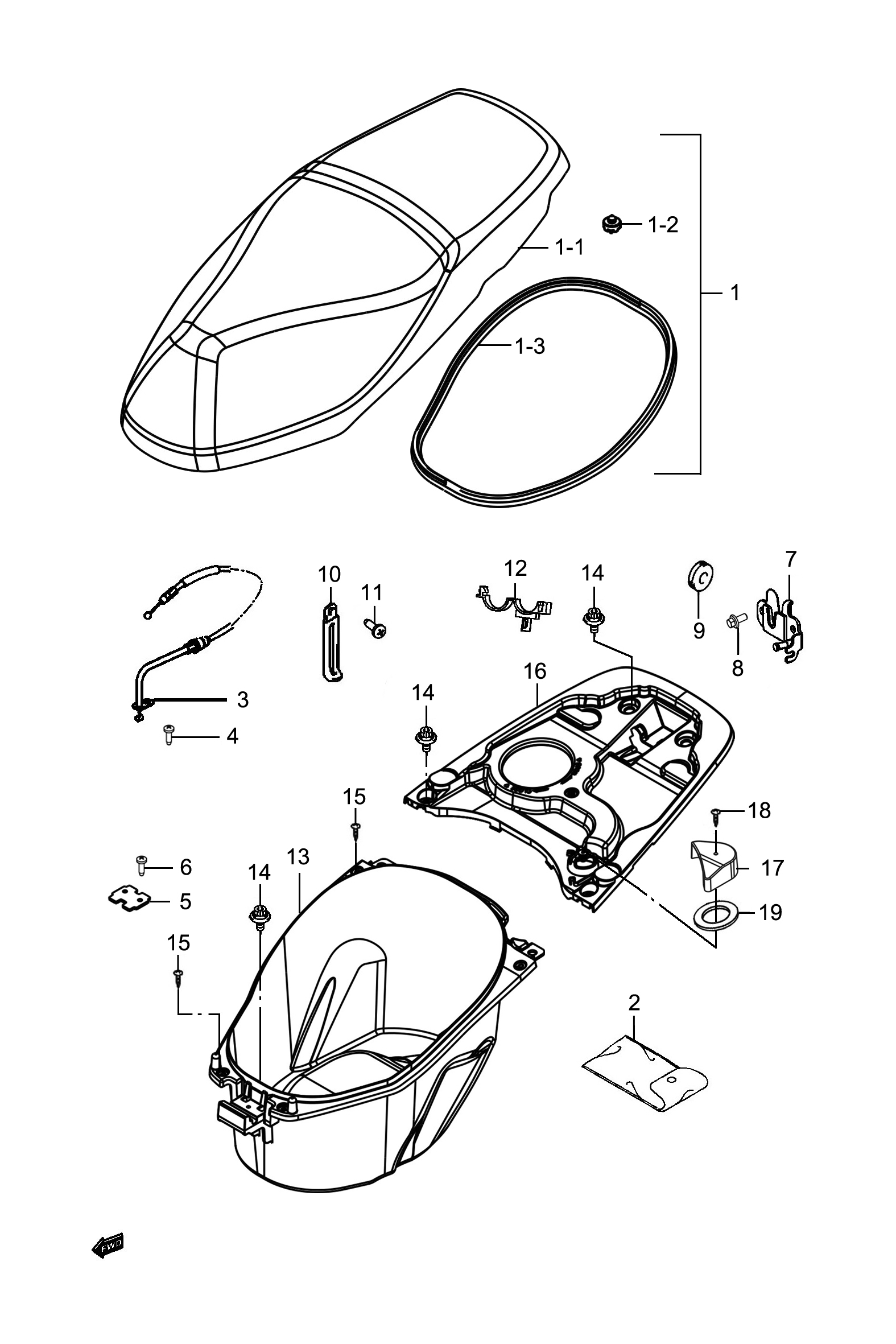

图41 座垫组 (T02-S380-0029)
| 序号 |
零部件图号 |
零部件名称 |
数量 |
备注 |
| 1 |
45100H7K000H000 |
座垫总成 |
1 |
|
| 1-1 |
45160H7K000H000 |
座垫面罩组成 |
1 |
|
| 1-2 |
45148H7W010H000 |
减震垫 |
4 |
|
| 1-3 |
45211H7K000H000 |
座垫嵌条 |
1 |
|
| 2 |
09800H20015H000 |
随车工具总成 |
1 |
|
| 3 |
45280H7K000H000 |
座垫锁拉索组成 |
1 |
|
| 4 |
02112-0510A-000 |
十字槽盘头小螺钉 |
1 |
|
| 5 |
45271H7V000H000 |
座垫铰链垫片 |
1 |
|
| 6 |
03541-0516B-000 |
十字槽自攻螺钉 |
2 |
|
| 7 |
45700-09GA0-000 |
座垫锁挂钩安装支架组成 |
1 |
|
| 8 |
01547-0610B-000 |
六角法兰面螺栓 |
2 |
|
| 9 |
09320H10023H000 |
减震垫 |
1 |
|
| 10 |
09404-06429-000 |
有孔线夹片 |
1 |
|
| 11 |
03541-0416B-000 |
十字槽自攻螺钉 |
1 |
|
| 12 |
09403H18409H000 |
定位夹 |
1 |
|
| 13 |
92211H7K000H000 |
头盔箱 |
1 |
|
| 14 |
09136H06153H000 |
螺栓组合 |
6 |
|
| 15 |
03241-0516B-000 |
十字槽自攻螺钉 |
4 |
|
| 16 |
92212H7K000H000 |
头盔箱后盖 |
1 |
|
| 17 |
47214H7V000H000 |
空滤器进气口防尘盒 |
1 |
|
| 18 |
92125-33GC0-000 |
前货箱盖内衬板安装螺钉 |
1 |
|
| 19 |
92216H04H00H000 |
空滤器进气接头管防尘垫 |
1 |
|
|
