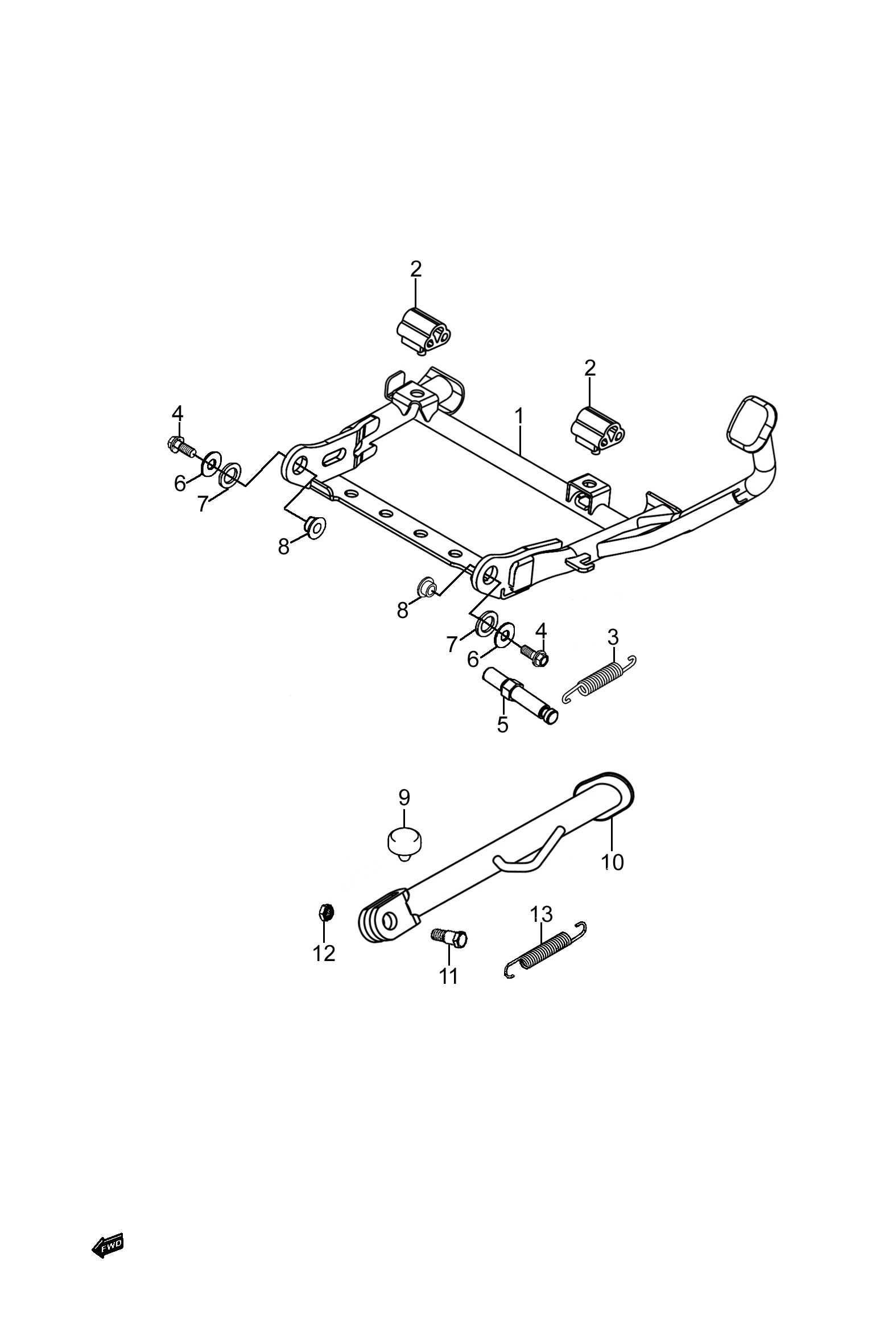

图28 停车架组 (T02-S270-0035)
序号 |
零部件图号 |
零部件名称 |
数量 |
备注 |
1 |
42100H7V001H000 |
主停车架组成 |
1 |
|
2 |
42272H7U000H000 |
主停车架减震垫 |
2 |
|
3 |
09443H18003H000 |
拉伸弹簧 |
1 |
|
4 |
09103H10012H000 |
六角法兰面螺栓 |
2 |
|
5 |
42251H7D001H000 |
主停车架弹簧挂钩 |
1 |
|
6 |
09160H10018H000 |
平垫圈 |
2 |
|
7 |
09306H13001H000 |
塑料衬垫 |
2 |
|
8 |
09180H10017H000 |
衬套 |
2 |
|
9 |
43125H7U300H000 |
侧支架缓冲胶 |
1 |
|
10 |
42310H7K000H000 |
侧支架组成 |
1 |
|
11 |
09111H10013H000 |
轴肩螺栓 |
1 |
|
12 |
09159H10097H000 |
特殊形状螺母 |
1 |
|
13 |
09443H15205H000 |
拉伸弹簧 |
1 |
|
|
