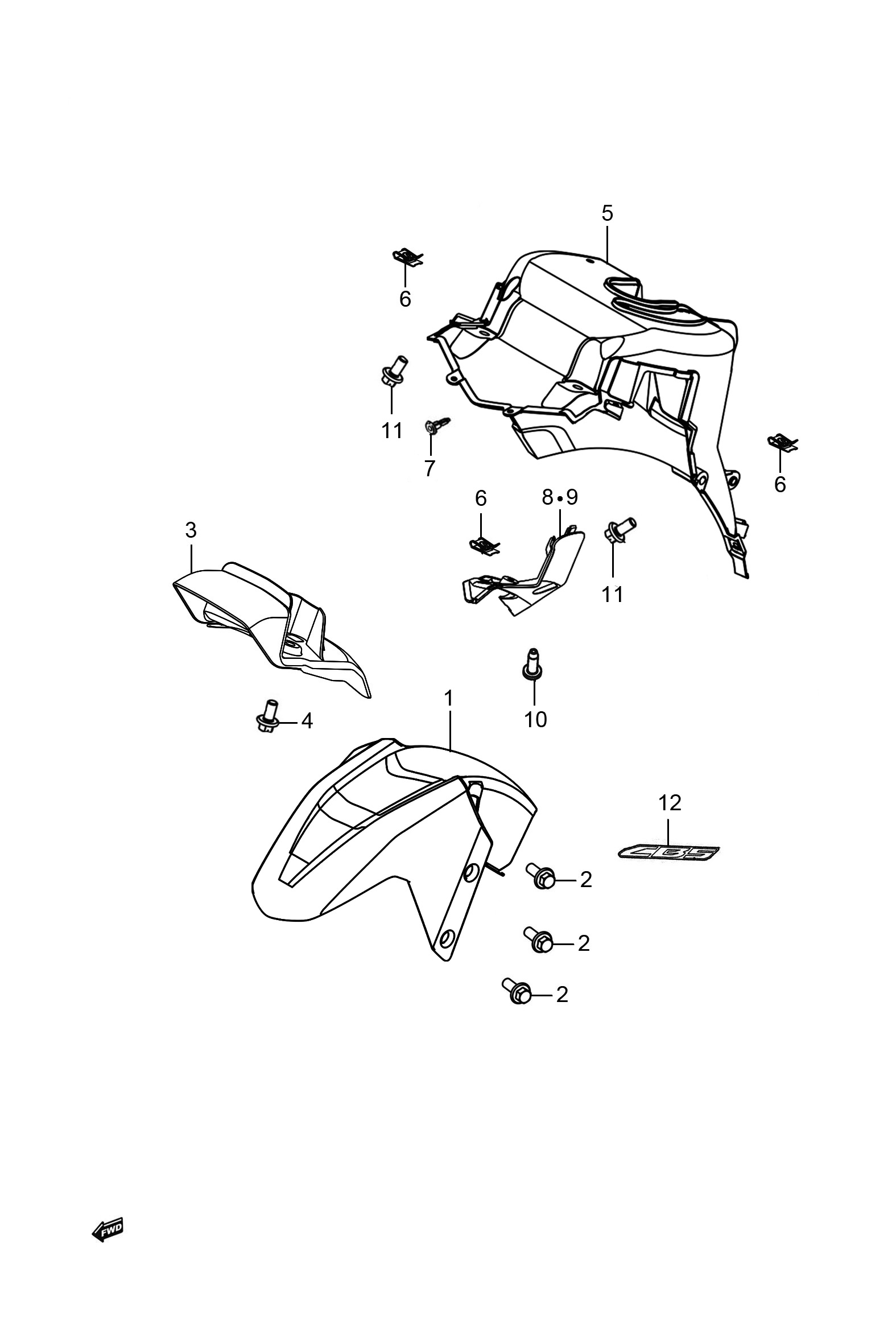

图35 前挡泥板组 (T02-S320-0021)
| 序号 |
零部件图号 |
零部件名称 |
数量 |
备注 |
| 1 |
53111H7K000H901 |
前挡泥板(珍珠白) |
1 |
|
| 1 |
53111H7K000H827 |
前挡泥板(月光银) |
1 |
|
| 1 |
53111H7K000H501 |
前挡泥板(珍珠黑) |
1 |
|
| 1 |
53111H7K000H123 |
前挡泥板(悦冠红) |
1 |
|
| 1 |
53111H7K000H845 |
前挡泥板(哑光星际灰) |
1 |
|
| 1 |
53111H7K000H640 |
前挡泥板(哑光钢铁蓝) |
1 |
|
| 2 |
09139H06009H000 |
特殊形状螺钉 |
6 |
|
| 3 |
53181H7V000H000 |
前活动挡泥板 |
1 |
|
| 4 |
09111-06066-000 |
螺栓 |
2 |
|
| 5 |
53182H7K000H000 |
前固定挡泥板 |
1 |
|
| 6 |
09148-05077-000 |
锁片螺母 |
8 |
|
| 7 |
48292-32GH0-000 |
膨胀销扣 |
2 |
|
| 8 |
53117H7K000H000 |
前挡泥板右罩 |
1 |
|
| 9 |
53118H7K000H000 |
前挡泥板左罩 |
1 |
|
| 10 |
03241-0516B-000 |
十字槽自攻螺钉 |
4 |
|
| 11 |
01550-0612B-000 |
六角法兰面螺栓 |
2 |
|
| 12 |
68151H2D000HT43 |
CBS标牌(T43) |
2 |
|
|
