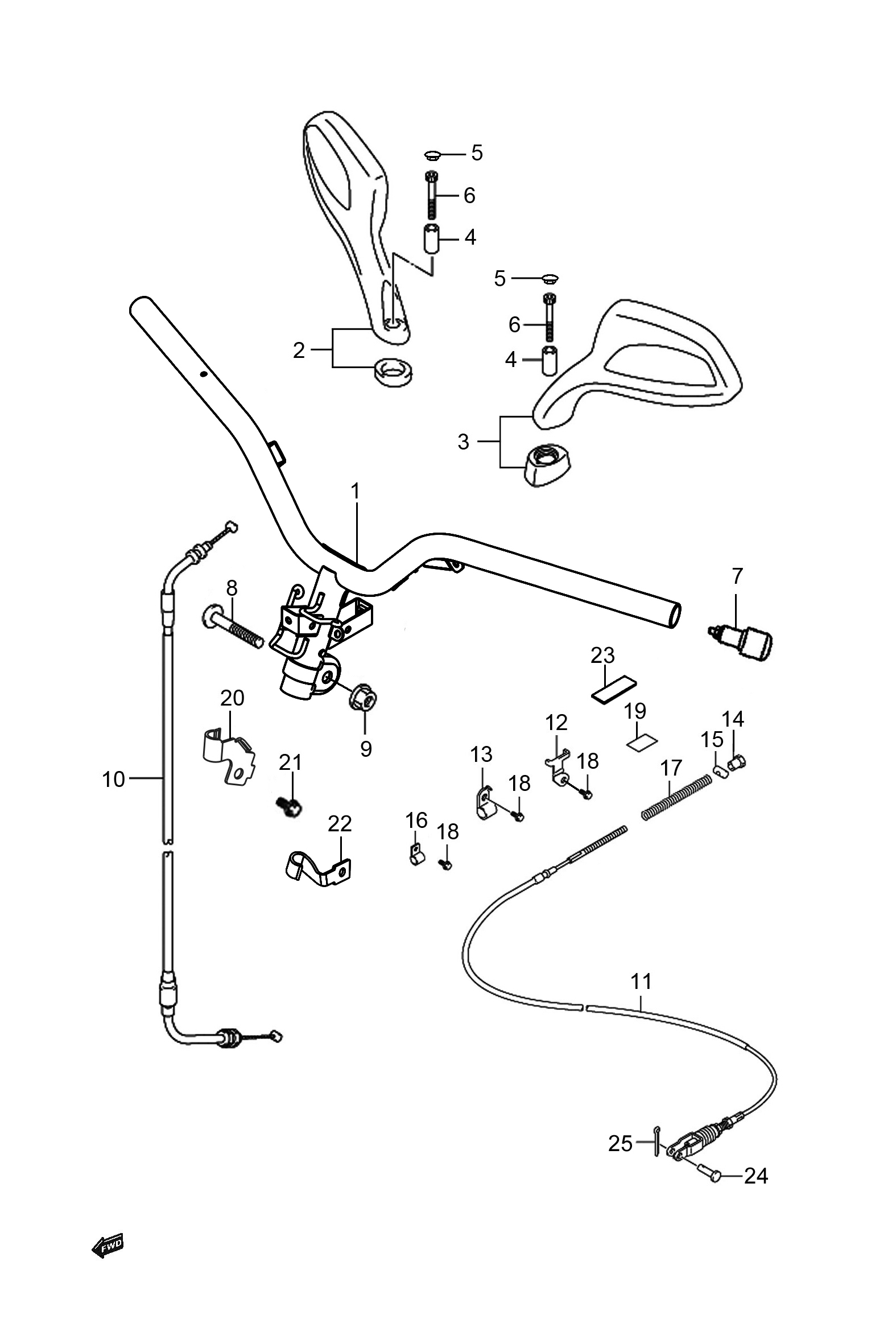

图35 车把管组 (T01-S330-0042)
| 序号 |
零部件图号 |
零部件名称 |
数量 |
备注 |
| 1 |
56110H86100H000 |
车把管组成 |
1 |
|
| 2 |
56500-04HB0-A37 |
右后视镜总成(月光银/太空灰) |
1 |
|
| 2 |
56500-04HB0-A14 |
右后视镜总成(珍珠白/太空灰) |
1 |
|
| 2 |
56500-04HB0-A18 |
右后视镜总成(珍珠黑/太空灰) |
1 |
|
| 2 |
56500-04HB0-A21 |
右后视镜总成(星球灰/太空灰) |
1 |
|
| 2 |
56500-04HB0-B32 |
右后视镜总成(玛瑙红/太空灰) |
1 |
|
| 3 |
56600-04HB0-A37 |
左后视镜总成(月光银/太空灰) |
1 |
|
| 3 |
56600-04HB0-A14 |
左后视镜总成(珍珠白/太空灰) |
1 |
|
| 3 |
56600-04HB0-A18 |
左后视镜总成(珍珠黑/太空灰) |
1 |
|
| 3 |
56600-04HB0-A21 |
左后视镜总成(星球灰/太空灰) |
1 |
|
| 3 |
56600-04HB0-B32 |
左后视镜总成(玛瑙红/太空灰) |
1 |
|
| 4 |
56741-04H00-000 |
后视镜衬套 |
2 |
|
| 5 |
09250-06011-000 |
塞 |
2 |
|
| 6 |
07130-08607-000 |
内六角螺栓 |
2 |
|
| 7 |
56270H81001H000 |
车把平衡器总成 |
2 |
|
| 8 |
09106-10092-000 |
内六角螺栓 |
1 |
|
| 9 |
09159-10115-000 |
车把管线夹螺母 |
1 |
|
| 10 |
58300H86110H000 |
油门拉索总成 |
1 |
|
| 11 |
58510-04H61-000 |
后制动拉索组成 |
1 |
|
| 12 |
58575H86000H000 |
后制动拉索限位板 |
1 |
|
| 13 |
58577-04H10-000 |
后制动拉索前导向夹 |
1 |
|
| 14 |
09150-05101-000 |
调节螺母 |
1 |
|
| 15 |
09209-10001-000 |
特形销 |
1 |
|
| 16 |
09403-12406-000 |
后制动拉索中心线夹 |
1 |
|
| 17 |
58562-04H00-000 |
后制动拉索回位弹簧 |
1 |
|
| 18 |
01547-0610B-000 |
六角法兰面螺栓 |
3 |
|
| 19 |
58521-04H00-000 |
后制动拉索贴条 |
1 |
45*30*0.3 |
| 20 |
58627H86101H000 |
油门拉索线夹 |
1 |
|
| 21 |
01550-0612A-000 |
六角法兰面螺栓 |
1 |
|
|
